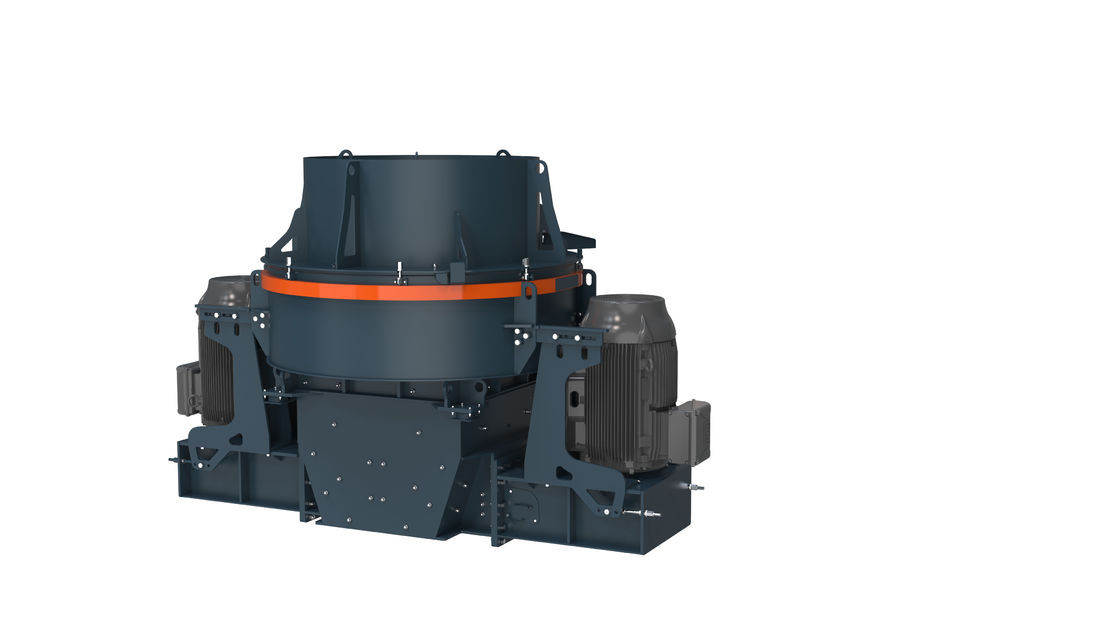

سنگ شکن عمودی صنعتی با سیستم کنترل خودکار

طراحی تخلیه گرد و غبار کم شکستهای عمودی با سیستم کنترل خودکار

مرور کلی

سنگ شکن عمودی سری MC، با اصل کار متفاوت از هر سنگ شکن دیگر، به تدریج به یک محصول استاندارد در تولید شن مصنوعی، شکل دادن سنگ،و خطوط تولیدی خرد کردن خیس کننده از زمان تولد آن در دهه 1980. این یک خردکن به طور گسترده ای استفاده می شود و مشهور در سراسر جهان است. منحصر به فرد آن در استفاده از برخورد متقابل ذرات مواد برای دستیابی به خرد کردن،به جای استفاده از روش های خرد کردن سنتی مانند فشار دادنو برهم زدن و خرد کردن.

مزایا

• محصول نهایی با اندازه ذرات عالی

با توجه به تاثیر فرکانس بالا مواد بر روی این خردکن، یک اثر منحصر به فرد "مصنوع" ایجاد می شود، که حذف لبه های نامنظم ذرات را اولویت می دهد و آنها را به مکعب نزدیک می کند.این دقیقا به دلیل اثر خرد کردن این "سنگ به سنگ" است که آسیاب عمودی نیز به عنوان "ماشین شکل" شناخته می شود.

• هزینه مصرف کمتر

تا زمانی که انتخاب مناسب انجام می شود، شکننده شاخه عمودی MC کمترین انتخاب برای هزینه خرد کردن است، و hopper تغذیه آن، اتاق خرد کردن، روتور،و بدن قاب همه استفاده از مواد/مواد تجمع به عنوان لباس های مقاوم به پوشیدندر عین حال، هپر تغذیه می تواند مواد را منحرف کند و سرعت تولید را افزایش دهد.

• نصب و نگهداری آسان

طراحی سنگ شکن عمودی MC یک طراحی ماژولار کوچک است که نصب و نگهداری آن بسیار آسان است.درب مشاهده می تواند جایگزین قسمت های داخلی و خارجی آسیب پذیر از روتور، در حالی که دانش فنی تخصصی می تواند به سرعت بخش های آسیب پذیر داخلی را جایگزین کند.

جدول پارامترهای فنی ماشین شکن V-axis سری MC

اجزای تعمیر و نگهداری سریع (تشکیل غیر استاندارد)

1دستگاه هیدرولیک بلند کننده برای هپر تغذیه

• نگهداری داخلی و تعویض قطعات روتور بدون تجهیزات بلند کننده خارجی را تسهیل می کند.
• بالا بردن هپر تغذیه با ~ 150mm و چرخش آن به سمت (نیاز به فضای کافی بالا).

2. استفاده از صفحات و تثبیت کننده ها

• صفحه های لباس پوشیدن بالا و پایین با بولت ها و شلنگ های مس
• حلقه چشم تغذیه، صفحه بالا، نوک، نوک عقب، صفحه ردیاب (همه با بولت).
• Carlywear Plate (تکیه بر زمینه؛ احتمالاً Curved Wear Plate) با بولت ها و واشر های مس.

3ابزار کمکی

• فریم آویزان: در بلند کردن قطعات شل کمک می کند. از طریق پورت های پیش بورد شده بر روی خردکننده نصب می شود.

4روتور با کیفیت بالا

• به عنوان یک پمپ معدن سانتریفیوژ با انرژی بالا عمل می کند، ذرات مواد را برای انرژی حرکتی بهینه شتاب می دهد.
• سرعت روتور تنظیم شده برای دستیابی به اثرات خرد کردن ایده آل بر اساس الزامات کاربرد.

اتاق خرد کردن سنگ آهن

درخواست ها

• برای سنگ های نرم (به عنوان مثال سنگ آهک) طراحی شده است.
• به طور قابل توجهی نسبت خرد کردن را در مقایسه با اتاق های سنتی بهبود می بخشد.
• مثال: برای ذرات 5 × 10 میلی متر، اتاق های سنتی نتایج ضعیف را ارائه می دهند، در حالی که اتاق سنگ آهن بهره وری را افزایش می دهد.

اجزای کلیدی

• روتر: سرعت مواد را هدایت می کند.
• صفحه ضربه: ساختاری از آلیاژ کرومیوم بالا برای مقاومت در برابر ضربه/سایش.
• ریک حمله (احتمالاً صفحه حمله): پویایی برخورد را بهینه می کند.

طراحی ساختاری بهینه

1ساختار نصب بدون کف

• نصب و تعویض قطعات را ساده می کند.

2صفحه ضربه با عملکرد بالا

• مواد: آلیاژ کرومیوم بالا برای دوام و بهره وری انرژی.
• طراحی: حداکثر استفاده از مواد و اثر مکانیسم برخورد برای تبدیل انرژی برتر.

3. تبدیل حفره

• با جایگزینی حفره بین حالت خرد کردن سنگ و خرد کردن آهن تغییر دهید.
